日本建設技術㈱「廃棄物を出さない　FWG透保水性舗装工法」 ／気化熱で路面温度低下

　日本建設技術㈱（本社・佐賀県唐津市北波多、原裕社長）は、ガラス廃材をリサイクルした多目的環境材料「ミラクルソル」（発泡廃ガラス）を開発している。廃棄物を建設分野で有効利用する「低炭素建設技術」として２８工法（緑化、土木、水質浄化など）を提案している。このうち、廃棄物を出さないＦＷＧ透保水性舗装工法の特性や施工事例を紹介する。同工法は、公益財団法人日本発明振興協会の第４５回（２０１９年度）発明大賞表彰の考案功労賞、九州発明協会の佐賀県発明協会会長賞をそれぞれ受賞している。

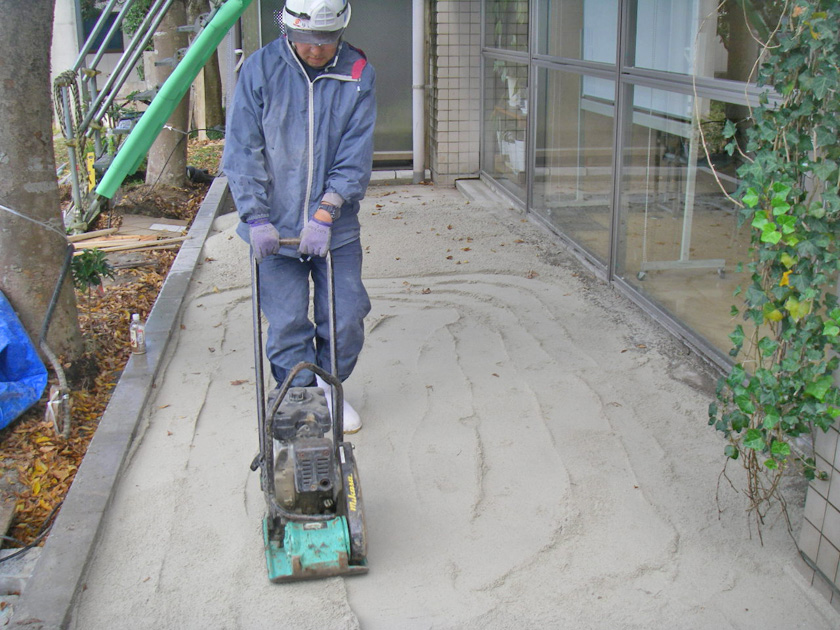

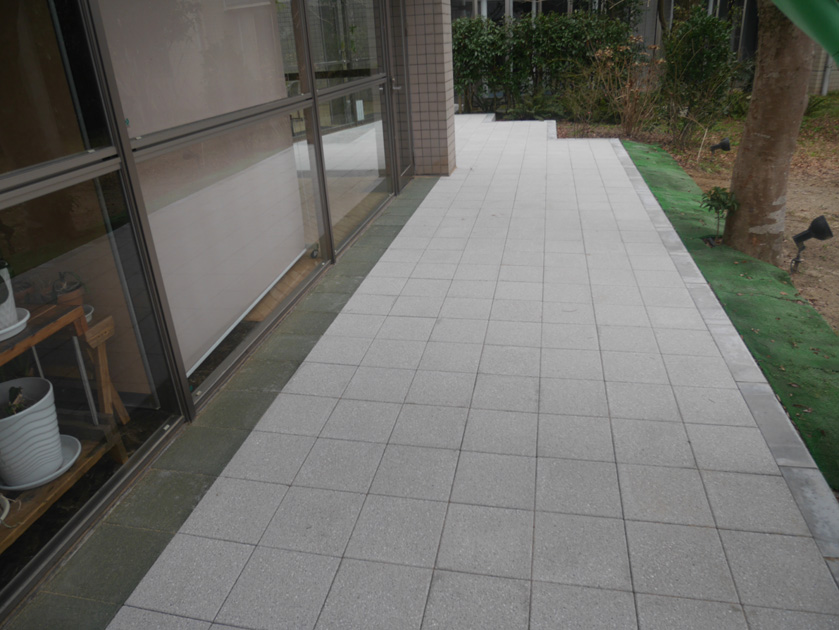

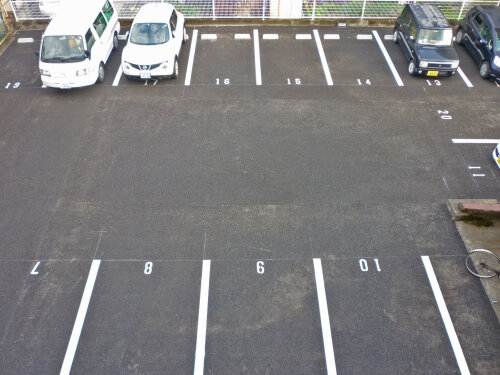

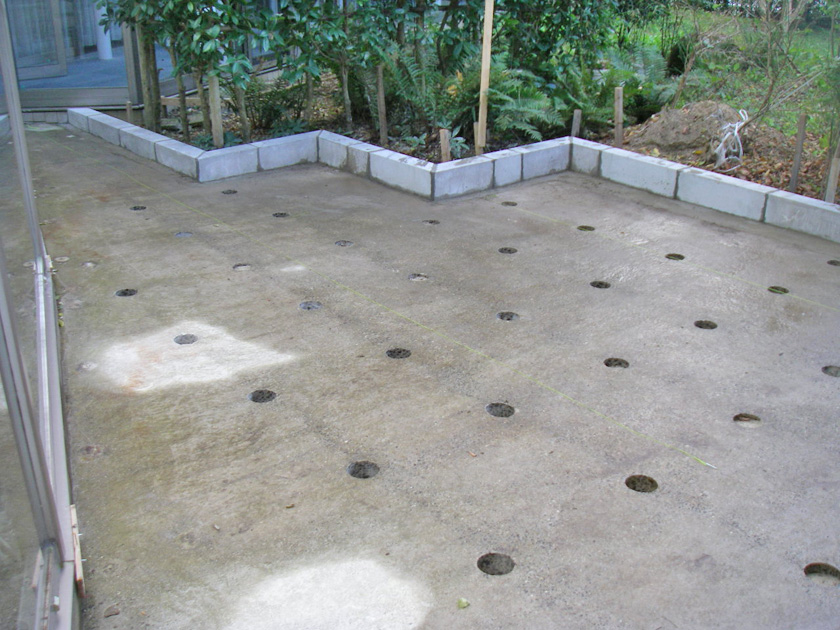

■ＦＷＧ透保水性舗装工法の特性と応用事例 　

　路面表面には、透保水性インターロッキングと、空隙率１５％以上の透水性アスファルトの２工種から選定することができる。

■ＦＷＧ透保水性舗装工法の特性 　

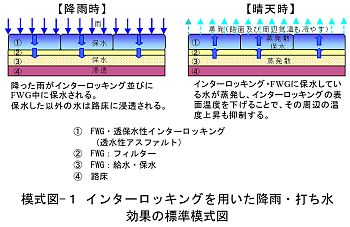

　模式図―１に示すような道路歩道部やパーキングエリアにミラクルソルを活用した透保水性舗装を実施することで、降雨や打ち水により、インターロッキングブロックやミラクルソルの層に降雨により吸水保水された水分が晴天時に蒸発する。この気化熱により路面温度を低下させ、風の道により熱の排除効果があり、周辺の温度上昇をも抑制する透水と保水機能を持ち合わせ、確実に温度低下をもたらす特性を持つ。

■ミラクルソルの水分吸上げ特性 　

　前節で述べた気化熱を発生させるためには、継続的に路面が水分を保持しておく必要がある。ミラクルソルの保水層が吸水した水分を、毛管現象を発生させて吸い上げることを想定した試験を室内にて実施した。 　

　供試体の作成には、直径７㌢のアクリル製カラムを用いて、試料を５５０ＫＪ／立方㍍のエネルギーで締固めた。試料は、吸水性ミラクルソルの粒径２㍉アンダー（以下ＷＧ―０４―０００２）、粒径１０～５０㍉（以下ＷＧ―０４―１０５０）、ＷＧ―０４―０００２とＷＧ―０４―１０５０を体積比３対７で混合したもの（以下ＷＧ―０４混合）と、比較対象として砂を用いた。 　

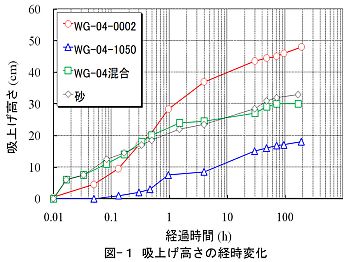

　実験結果として、吸上げ高さの経時変化を図―１に示す。試験開始から１週間後の吸上げ高さを見ると、ＷＧ―０４―０００２が４７・５㌢、ＷＧ―０４―１０５０が１７・８㌢、ＷＧ―０４混合が３０㌢、砂が３３㌢であった。 　

この実験データから、透水性アスファルトの下部と透水性アスファルトの空隙の中にミラクルソルの２㍉アンダー（ＷＧ―０４―０００２）を用いることにした。
